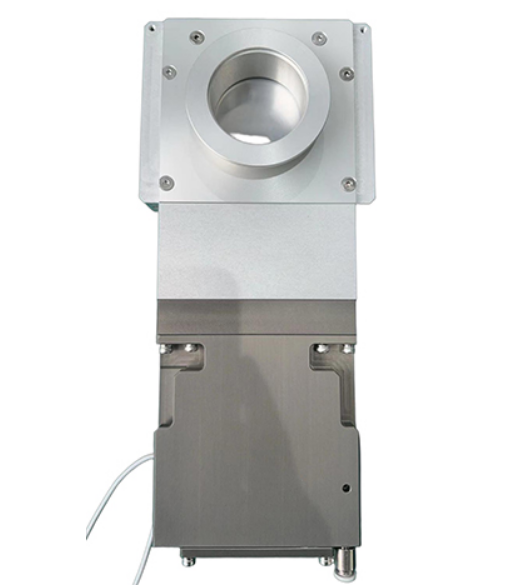

气动插板阀是工业控料常用阀门，以压缩空气为动力，通过气缸驱动阀板快速启闭，管控粉粒、小块状物料流动，因结构简、操作易、密封好，在多行业广泛应用。本文将从气动插板阀的工作原理、结构设计与应用场景等方面进行介绍。

气动插板阀的工作原理主要分为三个部分：动力传递、阀板运动及密封控制。动力传递部分由气动执行机构（通常为气缸）和配套的电磁阀组成。当压缩空气通过电磁阀进入气缸时，活塞杆在气压作用下产生直线运动，进而带动阀板移动。阀板的运动方向通常为垂直或水平，具体取决于阀门的设计需求。在关闭状态下，阀板与阀座紧密贴合，形成密封，阻止物料通过；开启时，阀板离开阀座，物料得以顺畅流动。密封控制是气动插板阀的关键性能之一，通常采用橡胶、聚氨酯或金属材质作为密封件，以适应不同物料的特性。

气动插板阀的结构设计注重实用性和耐用性。阀体通常由铸铁、碳钢或不锈钢制成，内部流道光滑以减少物料残留。阀板材质需根据物料特性选择，例如对于腐蚀性物料，可采用不锈钢或衬塑阀板；对于高温环境，则需选用耐高温合金。气缸的选型需考虑工作压力、行程及推力要求，以确保阀门能够稳定运行。部分气动插板阀还配备手动操作装置，以便在气源故障时仍能进行应急操作。

气动插板阀的应用场景十分广泛，主要集中在以下几个领域：

1.建材行业：在水泥、石灰、石膏等粉状物料的输送系统中，气动插板阀常用于仓泵、斗式提升机或螺旋输送机的进出口，用于控制物料流量或切断物料流。例如，在水泥生产线上，气动插板阀可用于生料库的卸料控制，确保物料按需投放至下一工序。

2.化工行业：化工生产中常涉及颗粒或粉末原料的输送，气动插板阀因其密封性好、耐腐蚀性强，适用于化肥、塑料颗粒等物料的管道切换。例如，在聚丙烯生产过程中，气动插板阀可用于反应釜的进料口，防止物料反流。

3.食品加工：在面粉、糖粉、奶粉等食品物料的处理中，气动插板阀能够满足卫生要求，避免污染。其阀体内壁可设计为抛光处理，减少物料附着，便于清洁。

4.环保与能源：在生物质颗粒、煤粉等燃料的输送系统中，气动插板阀可用于锅炉进料或灰渣排放的控制。例如，在生物质发电厂中，气动插板阀能够快速切断燃料供应，保障系统安全。

与其他类型的阀门相比，气动插板阀的优势主要体现在响应速度快、自动化程度高以及维护简便。由于采用气动驱动，其开闭动作通常在几秒内完成，远快于手动阀门。通过与PLC或DCS系统连接，气动插板阀可实现远程控制或程序化操作，减少人工干预。维护方面，气动插板阀的易损件主要为密封件和气缸活塞环，更换时无需拆卸整个阀门，降低了停机时间。

当然，气动插板阀也存在一定的局限性。例如，对于粘性较大或易结块的物料，阀板可能因物料堆积而无法完全闭合，此时需定期清理或选择其他阀门类型。气动系统依赖稳定的压缩空气供应，若气源压力不足或含杂质，可能影响阀门性能。

在实际选型时，需综合考虑物料特性、工作压力、温度及安装环境等因素。对于高温工况，需选用耐高温气缸和密封材料；对于腐蚀性环境，阀体和阀板需采用防腐材质。安装时应注意阀门的进出口方向，确保阀板运动方向与物料流动方向协调，避免因受力不均导致密封失效。

综上所述，气动插板阀凭借高效稳定的性能表现，成为粉体、颗粒状物料输送管控的核心设备之一。只要选型得当、维护及时，它就能在各类工业场景中持续发挥作用，为生产流程的自动化升级与安全运行提供有力支撑。
