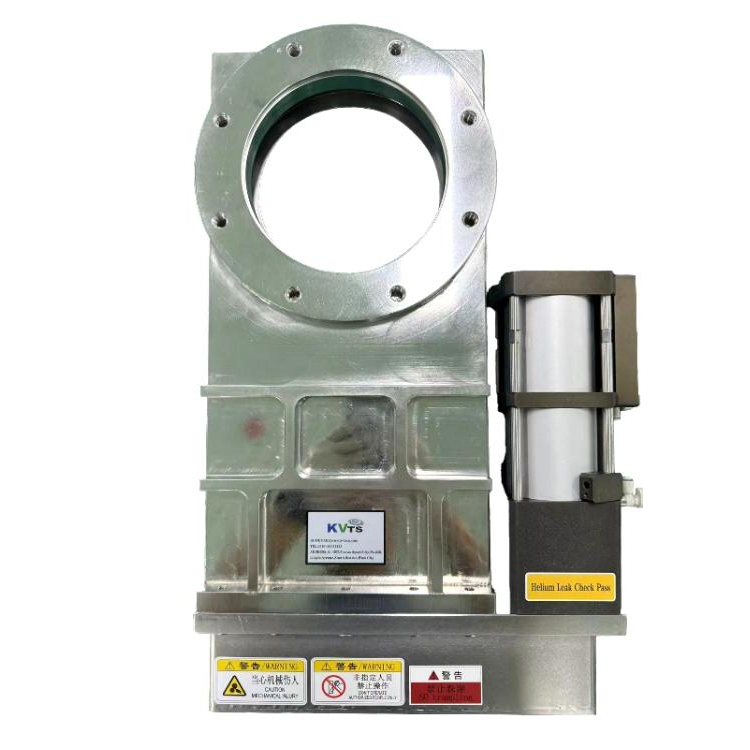

超高真空插板阀专为10⁻⁹~10⁻¹²Pa极端真空环境设计，是确保介质精准截断的关键部件，同时作为半导体机台配件的重要组成部分。其核心结构采用"低放气材质+无摩擦插板+金属密封"三重优化设计，阀体选用316L不锈钢或钛合金等低蒸汽压材料，有效抑制气体释放。通过平移式插板与阀座的原子级精密贴合实现密封，配合金属波纹管或磁流体密封技术，在维持极端真空度的同时显著降低系统污染与泄漏风险，完全符合ISO 10462-1及GB/T 16903国际标准。该阀门广泛应用于半导体晶圆制造、量子物理实验、航天深空模拟及低温超导研究等对真空纯净度要求严苛的前沿领域，尤其在半导体机台配件中扮演着关键角色。本文将详细介绍它的结构材质、性能参数、工况需求以及应用场景。

结构与材质参数：阀体材质选 316L 不锈钢（常规超高真空，低放气率）、钛合金（强耐腐蚀超高真空，如含氯环境）、无氧铜（低温超高真空，如 - 270℃场景）；密封形式选金属对金属密封（真空度≤10⁻¹²Pa，耐 400℃高温）、金包覆铜密封（低温适配，-270~200℃）；驱动方式选手动（无磁污染，实验场景）、电动（伺服电机，定位精度 ±0.001mm）、气动（无油气缸，防爆场景）；连接方式选 ISO-K/F 超高真空法兰（DN16-DN300）、焊接（对焊，减少泄漏点）。

性能与工况参数：真空度范围 10⁻⁹~10⁻¹²Pa（主流 10⁻¹⁰~10⁻¹²Pa）；公称通径 DN16-DN300（常用 DN25-DN100）；工作温度 - 270~400℃（钛合金款 - 270~300℃，316L 款 - 196~400℃）；泄漏率≤1×10⁻¹³Pa・m³/s（氦质谱检漏标准）；放气率≤1×10⁻¹¹Pa・m²/s（常温下）；开关时间≤8s（电动驱动）；适用介质为超高真空环境下的高纯气体（如氩气、氮气）、等离子体，严禁含油、含尘、含挥发性有机物（避免破坏真空环境）。

选型先定真空与工况需求：量子实验（10⁻¹²Pa）选 316L 不锈钢 + 金属对金属密封 + 手动驱动；半导体制造（10⁻¹⁰Pa，耐腐蚀）选钛合金 + 金包覆铜密封 + 电动驱动；低温超导（-270℃）选无氧铜 + 金属密封 + 气动驱动。再匹配参数：按管路法兰选连接方式（ISO-K100 法兰选对应规格）；按控制精度选驱动（定位精度需求高选伺服电机）；按温度选材质（低温场景选无氧铜，高温选 316L 不锈钢）。安装时需用无水乙醇清洁密封面，真空系统烘烤除气（200~300℃），定期做氦质谱检漏。

超高真空插板阀应用场景

半导体行业：7nm 晶圆蚀刻真空腔体，钛合金电动超高真空插板阀（DN50，真空度 10⁻¹¹Pa），耐等离子体腐蚀，定位精度 ±0.001mm；

量子物理：量子计算机真空系统，316L 不锈钢手动超高真空插板阀（DN32，真空度 10⁻¹²Pa），无磁污染，放气率低；

航天领域：深空环境模拟舱，316L 不锈钢气动超高真空插板阀（DN100，温度 - 196~300℃），耐高低温，适配极端真空；

低温超导：超导磁体真空杜瓦，无氧铜手动超高真空插板阀（DN25，真空度 10⁻¹¹Pa，-270℃），低温适配性好；

医药行业：超高真空冻干机，316L 不锈钢电动超高真空插板阀（DN40，真空度 10⁻¹⁰Pa），卫生级结构，符合 GMP 标准。

综上所述，超高真空插板阀凭借精妙设计、多样材质和出色性能，成为前沿科技领域的关键部件。从量子物理到半导体制造，从航天模拟到低温超导，它以稳定密封护航科研与工业应用。选型时，结合真空度、工况及材质等参数，即可匹配理想方案，助力超高真空场景高效运行，推动科技向更高精度迈进。
